Машина, яка ночує просто неба, старіє швидше за ту, що стоїть під дахом. Лак вигорає за два-три літа, гумові ущільнювачі дубіють, а взимку ранок починається зі шкребка й десяти хвилин чекання.
Гараж вирішує проблему повністю, але забирає площу двору, гроші та місяці будівництва. Навіс для авто робить дев’яносто відсотків тієї самої роботи за кілька вихідних.
Розберемо, яку конструкцію вибрати під свій двір, чим накривати, які брати труби та як зробити опори, щоб конструкцію не склало першим мокрим снігом.

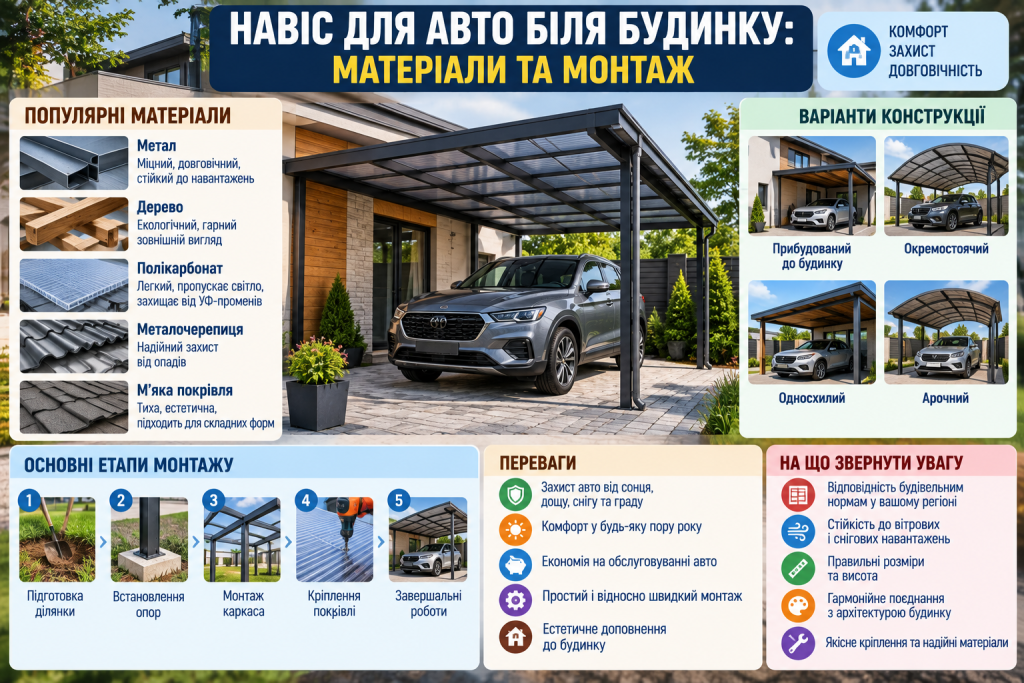

Конструкції поділяють за двома ознаками — за способом кріплення і за формою покрівлі. Від цього залежить і кількість стовпів, і складність монтажу.

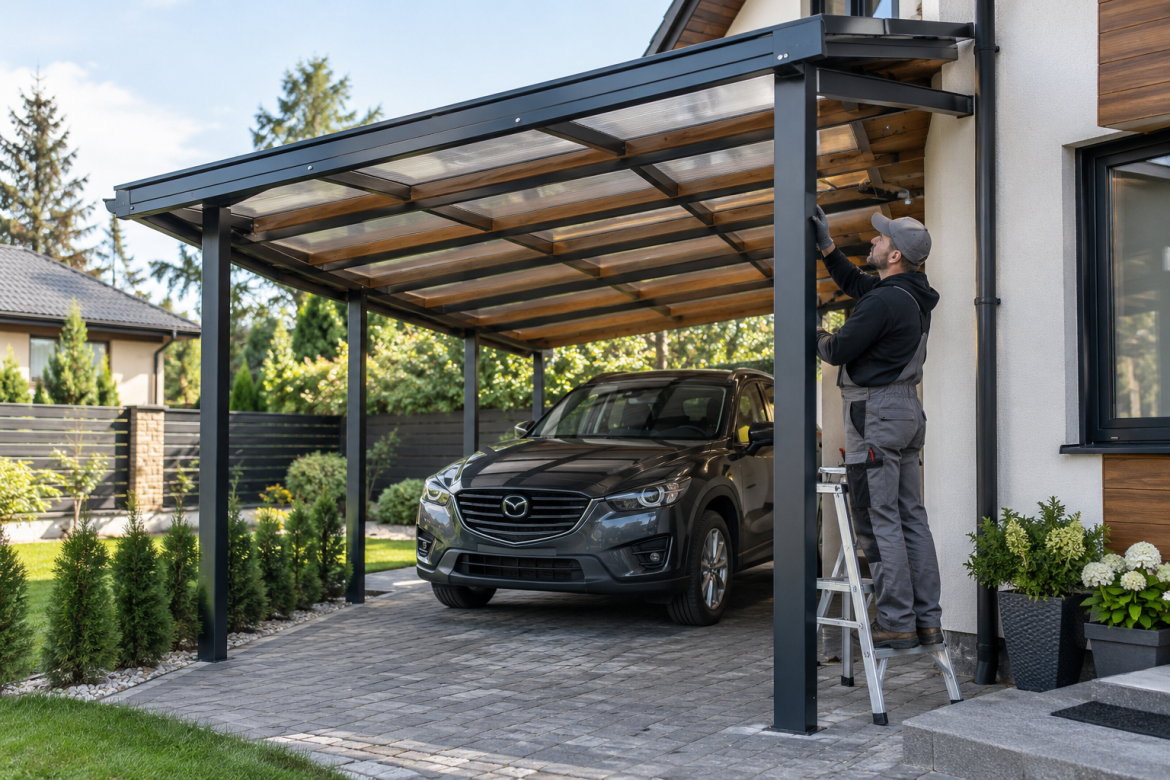

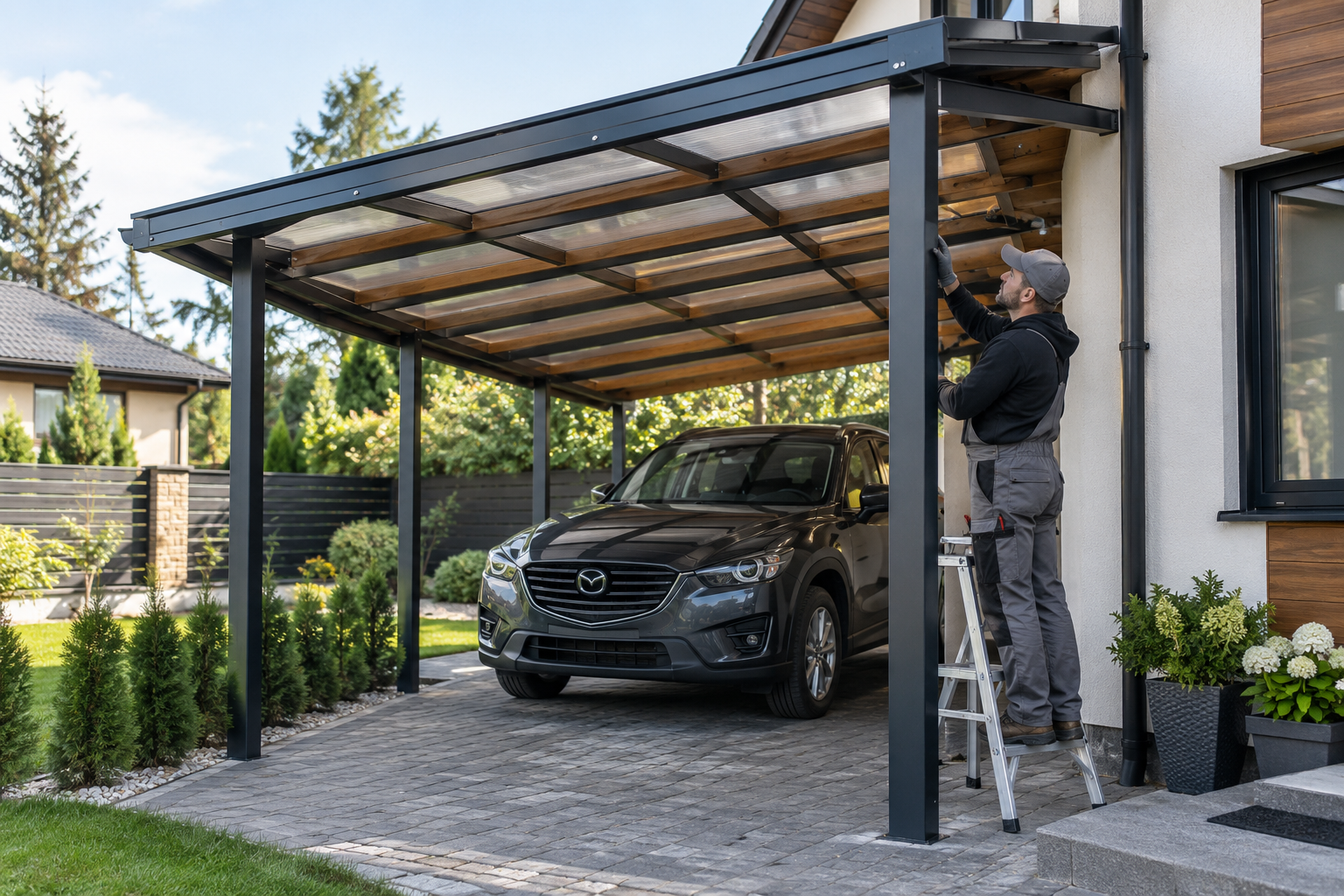

Прибудований варіант спирається однією стороною на стіну будинку. Він дешевший, бо опор потрібно вдвічі менше, а стіна бере частину навантаження на себе.
Окремо стояча конструкція живе самостійно посеред двору. Її ставлять там, де в’їзд далеко від стін або де фасад не витримає додаткового навантаження.
За формою найпоширеніші три типи. Односхилий — найпростіший у монтажі, двосхилий краще скидає сніг, арковий добре виглядає й майже не тримає опади на поверхні.
Окремо стоїть консольний навіс з опорами лише з одного боку. Виглядає ефектно, дає вільний під’їзд, але потребує серйозного фундаменту й точного розрахунку.
Прибудований чи окремо стоячий
Прибудований навіс для авто біля будинку виграє в одному важливому: від машини до дверей ви йдете під дахом. У дощ це відчувається одразу.
Мінус теж є — вода зі схилу покрівлі будинку може лити просто на навіс. Тому вузол примикання роблять із фартухом і додатковим жолобом.
Окремо стояча конструкція вигідна тоді, коли двір довгий, а ворота розташовані далеко від входу. Вона не змінює вентиляцію стіни й не потребує штробити фасад.
Двір читається як продовження будинку — усе, що в ньому стоїть, або підтримує вигляд, або сперечається з ним.
Полікарбонат чи профнастил для покрівлі
Це головна розвилка, і вибір тут не про красу, а про те, як ви користуєтеся двором. Обидва матеріали робочі, просто поводяться зовсім по-різному.
Стільниковий полікарбонат пропускає світло, легко гнеться в дугу й важить дуже мало. Під ним не темно, а сама конструкція виглядає легкою.
Профнастил дає повну тінь, не пропускає ультрафіолет і коштує дешевше в перерахунку на квадратний метр. Він же значно голосніший під зливою.
| Параметр | Полікарбонат | Профнастил |
|---|---|---|
| Світло під навісом | розсіяне, до 80 % | повна тінь |
| Шум під час дощу | помірний | високий |
| Вага 1 м² | 1,3‒1,7 кг | 4‒5 кг |
| Можливість арки | так, гнеться в дугу | тільки прямі схили |
| Термін служби | 10‒15 років | 15‒25 років |
| Складність монтажу | середня, потрібні термошайби | проста |
| Нагрів повітря під дахом | вищий | нижчий |
Для двору, де діти граються під навісом, частіше беруть полікарбонат. Там, де машина стоїть цілий день на сонці, практичніший профнастил із матовим покриттям.
Товщина і якість полікарбонату
Для навісу підходить стільниковий лист від 8 мм. Шістку беруть лише на малі козирки, бо на прольоті понад два метри вона прогинається під снігом.
Обов’язково перевіряйте наявність захисного шару від ультрафіолету. Лист без нього жовтіє й починає кришитися вже на третій-четвертий сезон.
Ребра жорсткості завжди розташовують уздовж схилу або дуги. Якщо покласти лист поперек, конденсат залишиться всередині каналів і поверхня помутніє.
Кріплять полікарбонат тільки термошайбами, а отвір свердлять на 2‒3 мм більше за ніжку. Лист розширюється від нагріву, і без запасу він просто трісне біля саморіза.
Торці закривають профілем: зверху суцільною стрічкою, знизу перфорованою. Так волога виходить із каналів, а пил і комахи туди не потрапляють.
Розміри під одне і два авто
Тут працює просте правило: беріть габарити машини й додавайте метр із кожного боку. Інакше дверцята будуть відкриватися впритул до стовпа.
Під один легковий автомобіль мінімум становить 2,5×5 м, але комфортна робоча ширина — 3,0‒3,5 м. Довжина 6 м дає змогу спокійно обійти авто ззаду.
Під два авто закладають ширину 5,5‒6,5 м. Менше робити не варто: між машинами має залишатися прохід, а не щілина.
Глибина для двох авто зазвичай та сама — 5,5‒6,5 м. Якщо в родині є кросовер або мікроавтобус, довжину збільшують до 7 м.
Для звичайного седана достатньо 2,2‒2,3 м у найнижчій точці. Кросовер з багажником на даху вимагає вже 2,5‒2,7 м.
Мікроавтобус або авто з велокріпленням потребує повних 3 м. Висоту міряють не до балки, а до нижньої кромки обрешітки — саме вона обмежує проїзд.
Занадто високий навіс теж має мінус: під нього задуває косий дощ, і машина все одно мокріє збоку. Оптимум — рівно стільки, скільки потрібно з невеликим запасом.
Перед розміткою корисно загнати авто на місце й розкреслити контур крейдою. Візуально габарити майже завжди здаються меншими, ніж є насправді.
Стовпи, балки та обрешітка
Каркас майже завжди роблять із профільної труби — вона легша за швелер і простіша у зварюванні. Дерев’яний брус теж підходить, але потребує щорічної обробки.
Під навіс завдовжки до 6 м на одне авто беруть стовпи 80×80×3 мм. Для конструкції під дві машини переходять на 100×100×3‒4 мм.
Крок стовпів тримають у межах 2,5‒3 м. Ставити рідше означає збільшувати переріз балок, і виграш у кількості опор з’їдається вартістю металу.
Прогони й обв’язку роблять із труби 60×40×2 мм, обрешітку — з 40×20 або 40×40×2 мм. Під полікарбонат крок обрешітки залишають 0,6‒0,8 м, під профнастил — до 1 м.
Крок ферм і переріз труби
Коли проліт перевищує 4,5 м, суцільна балка вже прогинається. Тоді замість неї ставлять ферму з двох поясів і розкосів між ними.
Висота ферми береться приблизно як одна дванадцята прольоту. Для шестиметрового навісу це близько 50 см у найвищій точці.
Ухил покрівлі для профнастилу роблять не менше 8‒10°, інакше вода затікає під поперечні стики. Полікарбонат допускає 5°, а в арковому варіанті питання знімається саме собою.
Усі зварні шви зачищають і покривають ґрунтовкою по металу, а вже потім фарбою. Найшвидше іржа з’являється саме в шві та на торцях труб.
Легка конструкція обманює: здається, що достатньо вкопати труби й забетонувати. Насправді основне навантаження тут не вага даху, а вітер, який намагається навіс перекинути.
Найпоширеніший спосіб — бетонування стовпів у свердловині. Порядок робіт такий:
- Розмітьте плями опор і перевірте діагоналі прямокутника.
- Пробурте ями діаметром 30‒40 см на глибину 80‒120 см.
- Насипте на дно щебеневу подушку 10‒15 см і ущільніть її.
- Виставте стовпи строго по рівню й зафіксуйте тимчасовими укосинами.
- Залийте бетон марки М200‒М250, проштиковуючи суміш арматурою.
- Дайте конструкції набрати міцність щонайменше 7‒10 днів до монтажу каркаса.
Другий варіант — закладні пластини на анкерах, якщо в дворі вже є бетонна плита. Товщина плити при цьому має бути не менше 15 см.
Третій — гвинтові палі. Вони виручають на слабких і насичених водою ґрунтах, де копати яму просто немає сенсу.
Конструкція служить рівно стільки, скільки витримує її найслабший вузол.
Водовідведення і основа під колесами
Без жолоба вода з покрівлі падає однією лінією й за сезон вимиває канавку вздовж усього навісу. Далі вона підходить під опори й підмиває бетон.
Мінімальний комплект — жолоб по нижньому краю, воронка та труба з відведенням у дренаж або на газон подалі від фундаменту.
Основу під колесами роблять твердою. Найчастіше це бруківка, бетонна плита або щебенева подушка з бордюром по периметру.
Перед початком робіт варто пройтися коротким переліком:
- перевірте, чи не проходять під майбутніми опорами комунікації;
- врахуйте напрямок відкривання воріт і траєкторію заїзду;
- подумайте про розетку та світильник під навісом;
- залиште зазор від стіни будинку для примикання й фартуха;
- врахуйте, куди сходитиме сніг із покрівлі будинку.
Кілька годин на такий аудит рятують від переробок, коли каркас уже зварений і пофарбований.
Що врахувати перед будівництвом
Навіс для авто біля будинку — одна з небагатьох конструкцій у дворі, яка окупається відразу відчуттям, а не цифрами. Машина суха, лобове скло чисте, ранок починається спокійніше.
Ключових рішень насправді лише три: розмір із запасом, чесний фундамент нижче глибини промерзання й покрівельний матеріал під свій сценарій користування.
Пройдіться двором із рулеткою цими вихідними — і стане ясно, яка конструкція туди справді стане.
