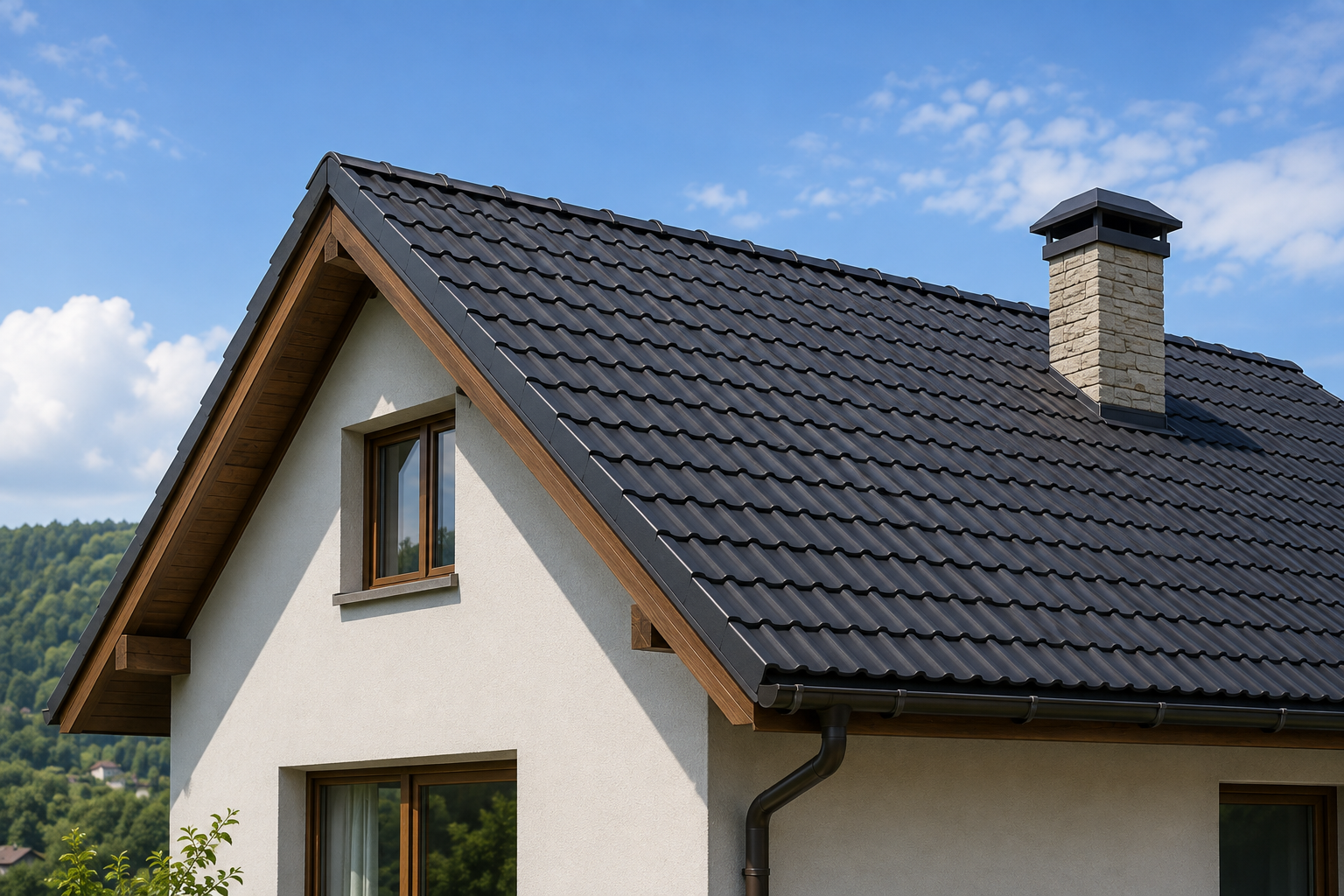

Двоскатний дах — найпоширеніша форма покрівлі для приватних будинків в Україні і не без причини. Він простий у будівництві, добре відводить воду і сніг, дозволяє обладнати мансарду і підходить під будь-який покрівельний матеріал. Але «простий» не означає «без розрахунку». Неправильно підібраний кут нахилу або недостатній переріз крокв — і дах або протікатиме, або не витримає снігового навантаження взимку.
Розберемо конструкцію двоскатного даху по елементах, пояснимо, який кут нахилу підходить для різних матеріалів, і покажемо, як порахувати площу схилів для замовлення покрівлі.

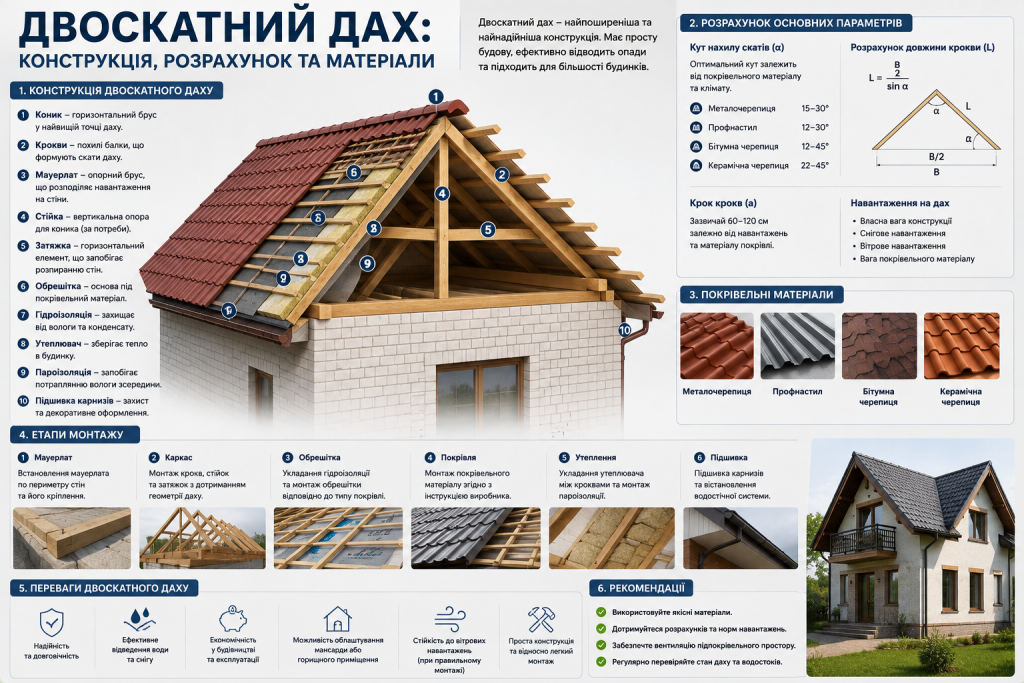

Основні елементи конструкції двоскатного даху
Двоскатний дах — це не просто дві похилі поверхні. Це система несучих і з’єднувальних елементів, кожен із яких виконує конкретну функцію.
Мауерлат
Мауерлат — це горизонтальний брус, укладений по верху несучих стін по всьому периметру будинку. Він служить опорою для крокв і рівномірно розподіляє навантаження від даху на стіни.
Для мауерлату використовують брус перерізом 100×150 або 150×150 мм з деревини хвойних порід. Брус кріплять до стіни анкерними болтами або шпильками, заздалегідь забетонованими в армопояс. Між мауерлатом і стіною обов’язково укладають гідроізоляцію — рубероїд або сучасну мембрану — щоб деревина не контактувала безпосередньо з бетоном або цеглою.
На цегляних стінах без армопоясу мауерлат кріплять дротовими скрутами, замурованими в кладку. Але армопояс із залізобетону — надійніший варіант, особливо для важкої покрівлі.
Крокви
Крокви — головний несучий елемент даху. Вони утворюють трикутник схилу і сприймають навантаження від покрівельного матеріалу, снігу, вітру і власної ваги конструкції.
Кроквяна система двоскатного даху буває двох типів:
- наслонні крокви — кожна кроквяна нога спирається на мауерлат знизу і на коньковий прогін або стійку зверху. Підходять для будинків із внутрішньою несучою стіною або опорними стійками;
- висячі крокви — пари крокв з’єднані між собою затяжкою (горизонтальною перемичкою) і спираються тільки на зовнішні стіни. Підходять для прольотів до 6–8 м без центральної несучої стіни.
Для більшості приватних будинків прольотом 8–10 м використовують наслонну систему з підкосами і стійками. Вона жорсткіша і менш схильна до деформацій під навантаженням.
Переріз кроквяної ноги залежить від кількох факторів — довжини прольоту, кроку між кроквами і ваги покрівлі. Найпоширеніші варіанти для приватного будинку:
- дошка 50×150 мм при кроці 600 мм і прольоті до 4,5 м;
- дошка 50×200 мм при кроці 600 мм і прольоті до 6 м;
- брус 75×200 або 100×200 мм для важкої черепиці або великих прольотів.
Крок між кроквами — 600–900 мм залежно від матеріалу покрівлі. Під металочерепицю і профнастил — 600–900 мм, під бітумну черепицю на суцільній обрешітці — до 900 мм.
Коньковий вузол і додаткові елементи
На гребені даху крокви з’єднуються між собою через коньковий прогін — горизонтальний брус, який спирається на стійки або фронтонні стіни. Альтернативний варіант — пряме з’єднання крокв між собою без прогону, з металевими накладками. Це простіше, але менш жорстко для великих прольотів.
Додаткові елементи, які збільшують жорсткість системи:
- підкоси — похилі стійки від центральної опори до середини кроквяної ноги, знімають прогин на великих прольотах;
- ригелі — горизонтальні перемички між парою крокв на рівні майбутньої стелі мансарди;
- лежень — горизонтальний брус, на який спираються вертикальні стійки всередині горища.
Обрешітка
Обрешітка — це горизонтальні дошки або бруски, прибиті впоперек крокв. На неї кріпиться покрівельний матеріал. Тип і крок обрешітки визначаються покрівельним матеріалом.
Розріджена обрешітка з дошки 25×100 мм підходить для металочерепиці і профнастилу. Суцільна обрешітка з фанери або OSB — обов’язкова під бітумну черепицю, яка потребує рівної і жорсткої основи по всій площі.
Перед обрешіткою завжди укладають гідроізоляційну мембрану — супердифузійну або звичайну плівку — поверх крокв. Потім набивають контробрешітку вздовж крокв, яка створює вентиляційний зазор між мембраною і обрешіткою. Цей зазор відводить конденсат і захищає конструкцію від гниття.
«Вентиляційний зазор між гідроізоляцією і обрешіткою — це не деталь, а обов’язковий елемент. Без нього конденсат руйнує кроквяну систему зсередини, і ніяка просочення не допоможе.»
Кут нахилу двоскатного даху
Кут нахилу — один із найважливіших параметрів при проєктуванні даху. Від нього залежить і вибір покрівельного матеріалу, і навантаження від снігу, і можливість обладнати мансарду.
Кут нахилу для різних покрівельних матеріалів:
| Покрівельний матеріал | Мінімальний кут | Оптимальний кут |
|---|---|---|
| Металочерепиця | 14° | 25–45° |
| Профнастил | 8° | 20–35° |
| Ондулін | 5° | 15–30° |
| Бітумна черепиця | 11° | 20–40° |
| Натуральна черепиця | 22° | 30–60° |
| Фальцева покрівля | 3° | 15–30° |
Для України, де снігове навантаження значне, кут менше 20° вимагає посилення несучої системи або суцільної обрешітки, щоб рівномірно розподілити навантаження від снігової шапки. При куті 45° і більше дах майже не затримує сніг, але збільшується вітрове навантаження і витрата матеріалів.
Для мансардного поверху оптимальний кут — 45–60°. При такому нахилі в мансарді з’являється достатньо висоти для комфортного проживання без складних ламаних конструкцій.
Порівняння двоскатного і односкатного даху:
Односкатний дах простіший у будівництві і дешевший за матеріалами. Він підходить для господарських будівель, прибудов і невеликих дачних будиночків. Але двоскатний дах кращий для житлового будинку: він рівномірніше розподіляє навантаження, краще вентилюється і дозволяє обладнати горище або мансарду.
Розрахунок площі двоскатного даху
Точний розрахунок площі потрібен для замовлення покрівельного матеріалу. Помилитися тут — значить або переплатити за зайве, або їхати добирати матеріал у розпал монтажу.
Площу двоскатного даху рахують за такою формулою:
Площа = 2 × (Довжина будинку + 2 × Звис) × (Ширина будинку / 2 / cos(кут нахилу))
Де звис — це виступ даху за межі стіни, зазвичай 400–600 мм з кожного боку.
Покрокований приклад розрахунку:
- Визначте розміри будинку в плані: наприклад, 10 × 8 м.
- Визначте звис: 0,5 м з кожного боку по довжині і ширині.
- Визначте кут нахилу: наприклад, 30°. Cosinus 30° = 0,866.
- Довжина схилу по горизонталі: 8 / 2 = 4 м (від конька до карниза по ширині будинку).
- Довжина схилу по похилій площині: 4 / 0,866 = 4,62 м.
- Ширина схилу з урахуванням звисів: 10 + 2 × 0,5 = 11 м.
- Площа одного схилу: 4,62 × 11 = 50,8 м².
- Площа обох схилів: 50,8 × 2 = 101,6 м².
До отриманої площі додають запас матеріалу: для металочерепиці і профнастилу — 10%, для бітумної черепиці — 15%. У нашому прикладі для металочерепиці потрібно 101,6 × 1,10 = 112 м² матеріалу.
Фронтони — трикутники на торцях будинку — у площу покрівлі не входять, але їх теж треба рахувати при замовленні оздоблювального матеріалу для закриття торців.
«Завжди рахуйте площу з урахуванням звисів і запасу на розкрій. Площа стін будинку і площа даху — зовсім різні цифри, і плутати їх при замовленні матеріалів — одна з найдорожчих помилок.»
Матеріали для двоскатного даху
Вибір покрівельного матеріалу залежить від кута нахилу, бюджету і зовнішнього вигляду, який хочеться отримати.
Металочерепиця — найпоширеніший вибір для приватних будинків в Україні. Легка (4,5–5 кг/м²), довговічна (30–50 років при якісному покритті), доступна за ціною. Потребує кута нахилу від 14°. Кріпиться на розріджену обрешітку з кроком 350–400 мм.
Профнастил — простіший і дешевший варіант. Підходить для пологіших схилів від 8°. Виглядає менш презентабельно, ніж металочерепиця, але добре підходить для господарських будівель і бюджетних проєктів.
Бітумна (м’яка) черепиця — гнучка, тиха під дощем, підходить для складних форм даху. Потребує суцільної обрешітки з фанери або OSB, що збільшує вартість монтажу. Термін служби — 25–50 років залежно від класу матеріалу.
Натуральна керамічна або цементно-піщана черепиця — найпрестижніший і найдовговічніший варіант (50–100 років). Але важка — 35–60 кг/м². Потребує посиленої кроквяної системи і фундаменту, розрахованого під додаткове навантаження.
Деревина для кроквяної системи — сосна або ялина першого або другого сорту без крізних сучків і гнилі. Перед монтажем дерево обробляють антисептиком і антипіреном — це обов’язкова умова, а не бажана опція. Необроблена деревина через 5–10 років стає вразливою до грибка і комах.
Двоскатний дах, зведений за правильними розрахунками і з якісними матеріалами, прослужить без капітального ремонту 30–50 років. Головне — не економити на перерізі крокв, не пропускати вентиляційний зазор і підбирати кут нахилу під конкретний матеріал, а не навпаки.
