Дах починається не з металочерепиці й не з водостоків. Він починається з десятка дощок, які підняли на стіни, і від їхнього перерізу залежить, чи витримає конструкція лютневий мокрий сніг.
На цьому етапі економлять найчастіше, бо результат ховається під утеплювачем і підшивкою. Наслідки помітні через кілька зим: прогин по коньку, тріщини на фронтоні, скрип під час вітру.
Розберемо без формул із підручника, від чого залежить переріз крокв, як вибрати крок під конкретну покрівлю і яку деревину брати, щоб конструкція працювала десятиліттями.
Що таке крокви і як вони працюють
Крокви — це похилі балки, які формують схили даху й передають усе навантаження на стіни чи внутрішні опори. Усе інше на даху лише лежить зверху.
Разом із мауерлатом, прогонами, стійками й затяжками вони утворюють кроквяну систему. Кожен елемент тут забирає на себе частину зусиль, і прибрати «зайву» деталь не вийде.
Навантаження в цій системі складається з двох груп. Постійне — вага самої деревини, обрешітки, утеплювача та покрівлі. Змінне — сніг, вітер і люди, які виходять на дах для обслуговування.
Висяча і наслонна схема
Наслонні крокви спираються на мауерлат унизу й на прогон або внутрішню стіну вгорі. Це найпоширеніша схема для будинків із несучою перегородкою посередині.
Висячі крокви спираються тільки на зовнішні стіни й тримаються за рахунок затяжки. Їх застосовують там, де внутрішньої опори немає, наприклад над прибудовою чи гаражем.
Схема впливає на переріз напряму. За однакового прольоту наслонна система дозволяє взяти тоншу балку, бо робоча довжина ділянки менша.
Міцність конструкції закладається на етапі креслення, а не на етапі закупівлі матеріалів.
Повний розрахунок робить проєктант, але базову логіку варто розуміти й господарю. Вона впливає на всі подальші рішення.
Сумарне навантаження рахують на квадратний метр площі схилу. Для типового будинку з металочерепицею й утепленням воно зазвичай виходить у межах 180‒250 кг/м² разом зі снігом.
Вага покрівельного пирога — це найпередбачуваніша частина. Металочерепиця додає 4‒5 кг/м², бітумна черепиця з настилом — близько 20 кг/м², керамічна — 40‒50 кг/м².
Сніг поводиться складніше. На положистому даху він лежить усю зиму, на крутому — сходить самостійно, тому кут нахилу знижує розрахункове навантаження.
Сніг і вітер у різних регіонах
Для більшої частини України нормативне снігове навантаження становить приблизно 1,0‒1,6 кПа, тобто орієнтовно 100‒160 кг на квадратний метр горизонтальної проєкції.
Кут нахилу коригує цю цифру. При схилі понад 60° сніг практично не затримується, при 25‒30° враховують повне значення.
Вітер діє інакше: він не тисне зверху, а намагається зірвати схил угору. Тому важливий не стільки переріз, скільки якість кріплення крокв до мауерлата.
Найбільше навантаження припадає на єндови й ділянки біля коньку. Там сніг накопичується мішками, і крокви часто здвоюють.
У розрахунку завжди закладають запас. Перехід на наступний розмір дошки коштує помітно менше, ніж переробка даху через п’ять років.

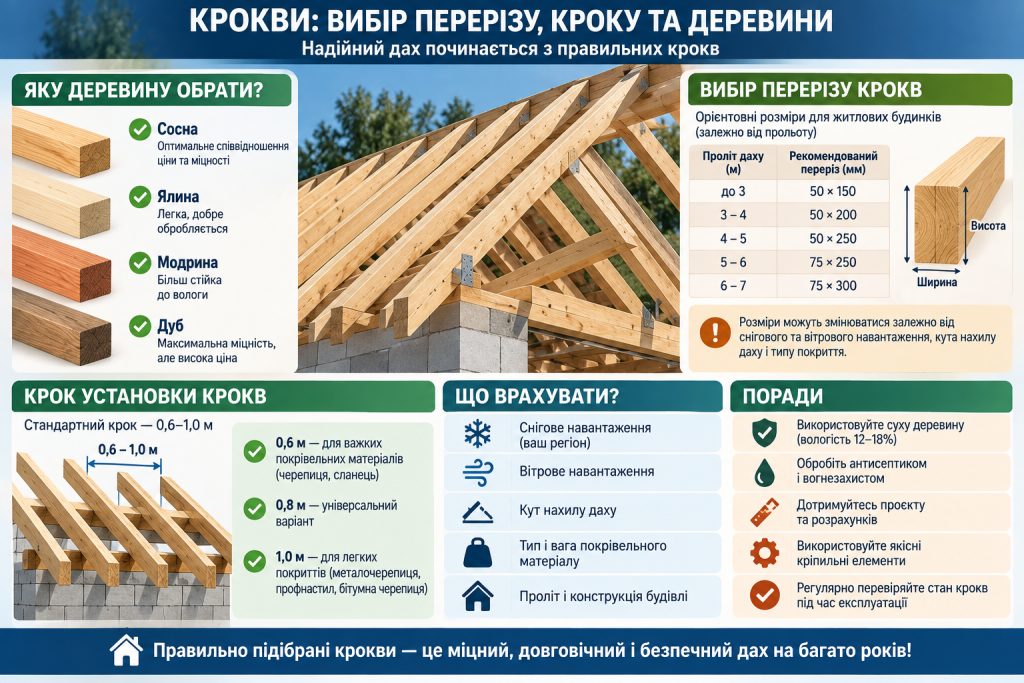

Переріз кроквяної балки
Переріз залежить від трьох речей: прольоту, кроку між кроквами й сумарного навантаження. Проліт — це відстань між точками опори, а не повна довжина дошки.
Робоче правило для сосни: висота балки береться приблизно як одна двадцята прольоту, але не менше 150 мм для житлового будинку.
| Проліт крокви | Крок 0,6 м | Крок 0,9 м |
|---|---|---|
| до 3 м | 50×150 мм | 50×175 мм |
| 3,5‒4 м | 50×175 мм | 50×200 мм |
| 4,5 м | 50×200 мм | 100×200 мм |
| 5 м | 50×200 мм | 100×200 мм |
| 5,5‒6 м | 100×200 мм | 100×250 мм |
Ширину балки часто підганяють під утеплювач. Якщо в схилі має лежати 200 мм мінеральної вати, висота крокви 200 мм закриває питання одразу.
Коли проліт перевищує 6 м, суцільну балку вже не беруть. Ставлять додаткову стійку, підкіс або переходять на кроквяну ферму.
Здвоєні крокви й підкоси
Здвоєння — найпростіший спосіб підсилити ділянку без зміни всієї системи. Дві дошки 50×200 зшивають болтами й отримують перетин, близький до бруса 100×200.
Підкіс працює інакше: він скорочує розрахунковий проліт і дозволяє залишити тонку балку. Ставлять його під кутом 45‒60° від стійки до крокви.
Ригель у верхній частині схилів знімає розпір і зменшує прогин. Його розташовують на висоті приблизно однієї третини від коньку.
Найчастіша помилка — підсилення однієї крокви замість системного рішення. Навантаження просто переходить на сусідню балку, і прогин з’являється поруч.
Крок крокв під різні покрівлі
Крок — це відстань між осями сусідніх балок. Стандартні значення лежать у межах 0,6‒1,0 м, і вибір тут залежить від ваги покрівлі та типу обрешітки.
| Покрівельний матеріал | Вага 1 м² | Рекомендований крок |
|---|---|---|
| Ондулін | 3,0‒3,5 кг | 0,6‒0,9 м |
| Металочерепиця | 4,0‒5,0 кг | 0,6‒0,9 м |
| Профнастил | 4,0‒6,0 кг | 0,6‒0,9 м |
| Фальцева сталь | 5,0‒6,0 кг | 0,7‒1,0 м |
| Бітумна черепиця | 8,0‒12,0 кг | 0,6‒0,9 м |
| Керамічна черепиця | 40‒50 кг | 0,6‒0,7 м |
Крок 600 мм зручний ще й тим, що точно збігається з шириною плити мінеральної вати. Утеплювач стає у розпір без підрізання й без містків холоду.
Під важку керамічну черепицю крок скорочують і одночасно збільшують переріз. Обидва параметри працюють разом, змінювати лише один немає сенсу.
Яку деревину брати на крокви
Основний матеріал у нас — сосна першого або другого сорту. Вона добре тримає навантаження, легко обробляється й доступна в будь-якому регіоні.
Ялина трохи легша, але гірше просочується антисептиком. Модрину беруть рідше через вартість, хоча вона найстійкіша до вологи.
Головний параметр при купівлі — не порода, а вологість. Свіжоспиляна дошка має 40‒60 % вологи й після висихання дає усадку до 5 % по товщині.
Для крокв беруть матеріал природної або камерної сушки з вологістю не вище 18‒20 %. Волога дошка в замкненому пирозі почне цвісти вже за перший сезон.
Вологість і обробка деревини
Оглядайте кожну дошку перед підйомом на дах. Бракують матеріал із крупними випадними сучками, обзолом, синявою і поздовжніми тріщинами через усю товщину.
Тріщини по краю торця — нормальне явище при сушінні. Тріщина, яка йде вздовж половини дошки, робить балку непридатною для несучого елемента.
Обробку роблять до монтажу, на землі, у два шари з просушуванням між ними. Після збирання системи дістатися до всіх граней уже не вийде.
Комплексні склади захищають одразу від грибка, комах і вогню. Торці й місця врубок обробляють окремо й особливо ретельно — саме там волога тримається найдовше.
Дерево прощає майже все, крім вологи, замкненої без доступу повітря.
Монтаж підшивки даху: ціна і складові
Підшивка закриває звис і одночасно забезпечує вентиляцію підпокрівельного простору. Робити її зі звичайної суцільної дошки без зазорів не варто.
Коли рахують монтаж підшивки даху, ціна складається з кількох частин, і матеріал у ній далеко не головний:
- довжина звисів по периметру будинку;
- висота роботи та потреба в риштуванні;
- обраний матеріал: софіт, вагонка, профнастил чи плита;
- кількість кутів, єндов і виходів комунікацій;
- необхідність улаштування каркаса під підшивку;
- обробка й фарбування деревини, якщо вона не готова.
Найдорожчими виходять будинки складної форми з еркерами та кількома рівнями покрівлі. Простий прямокутник із двосхилим дахом обходиться помітно дешевше за квадратний метр.
Перфоровані софіти закривають питання вентиляції без додаткових рішень. Площа продухів має становити приблизно одну п’ятисоту від площі схилу.

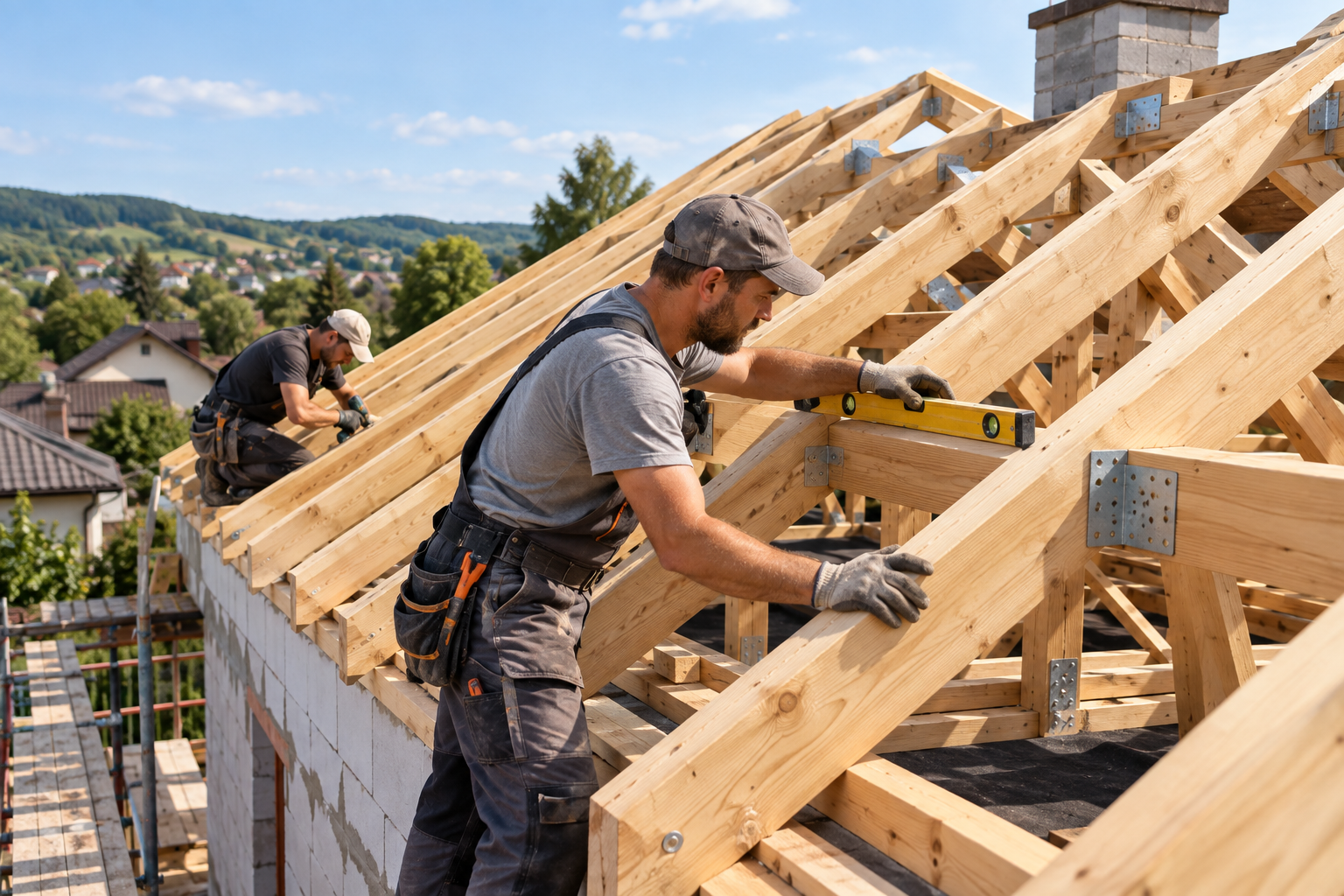

Порядок монтажу кроквяної системи
Послідовність робіт мало змінюється від будинку до будинку.
- Вирівняйте верх стін і покладіть гідроізоляцію під мауерлат.
- Закріпіть мауерлат анкерами або шпильками з кроком 1,0‒1,5 м.
- Виготовте шаблон крокви за фактичними розмірами й перевірте його на місці.
- Виставте крайні крокви на фронтонах і натягніть шнур по коньку.
- Змонтуйте проміжні балки за шаблоном, контролюючи крок рулеткою.
- Закріпіть вузли металевими пластинами й скрутками до стіни.
- Змонтуйте ригелі, підкоси й стійки згідно зі схемою.
Перевіряти геометрію варто після кожних трьох-чотирьох крокв. Відхилення накопичується непомітно, а виявляється вже під час укладання обрешітки.
Що врахувати перед закупівлею
Крокви — той випадок, коли запас міцності коштує дешево, а його відсутність дорого. Різниця між дошкою 50×175 і 50×200 на весь дах менша, ніж один рулон утеплювача.
Порахуйте проліт, визначте крок під свою покрівлю, візьміть суху деревину й обробіть її до монтажу. Ці чотири рішення закривають більшість проблем, з якими стикаються через кілька зим.
Підніміться на горище з рулеткою та ліхтариком цими вихідними — часто стан системи видно вже з першого огляду.
