Розпашні ворота — це класика, яка не виходить з моди. Вони прості за конструкцією, не потребують складної фурнітури і добре виглядають з будь-яким парканом. А якщо додати хвіртку — отримуємо зручне рішення для щоденного пішохідного проходу без необхідності щоразу відчиняти важкі стулки.
У цій статті розберемо, які бувають варіанти воріт з хвірткою, як правильно встановити стовпи, підібрати петлі й замки та чи варто одразу думати про автоматику.
Хвіртка в стулці чи окремо: що обрати
Перше рішення, яке треба прийняти ще на етапі проєктування, — де розміщувати хвіртку. Від цього залежить конструкція всіх воріт і розмітка прорізу в огорожі.
Є два основні варіанти.
Хвіртка, вбудована в стулку воріт
Найпопулярніший варіант у приватному секторі. Хвіртку вирізають безпосередньо в одній зі стулок воріт — зазвичай у правій. Коли основні ворота зачинені, хвіртка відкривається окремо й не заважає їм.
Переваги такого рішення:
- не потрібен окремий проріз в огорожі та додатковий стовп;
- загальний вигляд паркану виглядає цілісно;
- економія місця вздовж огорожі.
Є й обмеження. При висоті воріт 2–2,2 м висота отвору хвіртки всередині стулки становить не більше 1,7–1,8 м. Людям із зростом понад 185 см доведеться нахилятися. Якщо ця проблема актуальна — краще розглянути другий варіант.

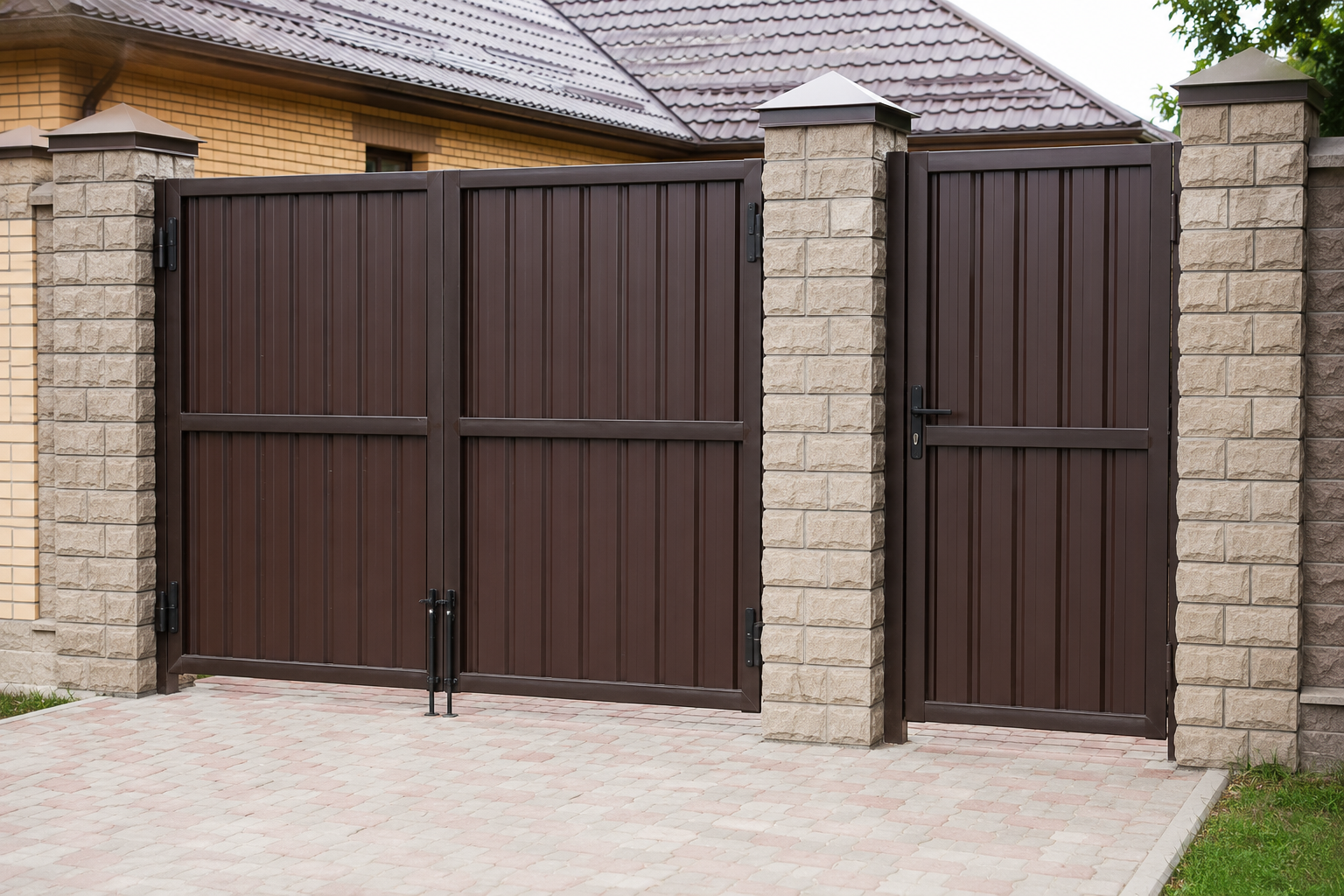

Хвіртка як окремий елемент
У цьому випадку поряд із воротами вставляється повноцінна хвіртка на окремих стовпах і з власними петлями та замком. Вона повністю незалежна від стулок.
Такий варіант зручніший у використанні — повноцінна висота прорізу, зручний замок, не потрібно рухати важкі стулки. Але він потребує більше місця вздовж огорожі й додаткового стовпа.
«Хвіртка в стулці — компактно і охайно. Окрема хвіртка — зручніше щодня. Вибір залежить від того, як часто нею користуватимуться.»
Фундамент під стовпи розпашних воріт
Стовпи — це основа всієї конструкції. Якщо вони стоять нерівно або недостатньо заглиблені, ворота почнуть провисати й скрипіти вже через сезон.
Для розпашних воріт зазвичай використовують металеві стовпи з профільної труби перерізом 80×80 мм або 100×100 мм. Товщина стінки — не менше 4 мм.
Порядок встановлення стовпів:
- Розмічають місця під стовпи з урахуванням ширини прорізу і розміщення хвіртки.
- Бурять або копають ями глибиною не менше 1–1,2 м — нижче рівня промерзання ґрунту.
- На дно насипають піщану подушку 10–15 см і трамбують.
- Стовп встановлюють у яму і виставляють за рівнем — і по вертикалі, і між собою.
- Фіксують тимчасовими підпорками і заливають бетоном марки М200–М250.
- Витримують мінімум 7–10 днів до навішування стулок.
Важливо одразу під час бетонування вивести закладні елементи або металеві пластини, до яких потім кріпитимуться петлі. Якщо про це забути — доведеться свердлити і варити анкери вже у затверділому бетоні, що набагато складніше.
Якщо стовпи цегляні або бетонні — закладні заздалегідь закладають при кладці або використовують анкерні болти після затвердіння.
Петлі для розпашних воріт: які вибрати
Петлі витримують весь тягар стулок і забезпечують їх плавний хід. Це той вузол, на якому не варто економити.
Основні типи петель:
- зварні петлі — найпростіший і найпоширеніший варіант, приварюються до стовпа і рами стулки суцільним швом;
- петлі з підшипником — обертаються плавніше, довше служать без обслуговування, підходять для важких стулок;
- регульовані петлі — дозволяють підкоригувати положення стулки після встановлення, якщо з’явився перекіс.
Відстань між петлями має бути максимально великою — чим далі вони одна від одної, тим рівномірніше розподіляється навантаження і тим менше провисає стулка. Для стулки висотою 2 м ставлять мінімум дві петлі, для важчих конструкцій — три.
Перед навішуванням стулки петлі змащують і перевіряють — хороші петлі повинні легко обертатися навколо своєї осі без зусиль.
Замки і фіксатори для воріт з хвірткою
Ворота з хвірткою потребують кількох замикаючих елементів — для кожної частини конструкції окремо.
Для хвіртки підходять:
- врізний замок з циліндром — найзручніший варіант, відкривається ключем із вулиці та ручкою зсередини;
- засув із замком — простіший і дешевший, але менш зручний;
- електромагнітний замок — використовується при автоматизації, відкривається кодом або карткою.
Для стулок воріт встановлюють:
- центральний засув або притискна планка — фіксують обидві стулки в закритому положенні;
- нижній штир — металевий штир, який входить у вушко в підлозі або ґрунті й утримує стулку від руху вітром;
- обмежувач відкриття — фіксує стулку у відкритому положенні під потрібним кутом, щоб вітер її не зачиняв і не відкидав назад.
«Замок на хвіртці — це щоденний елемент. Вибирайте той, яким зручно користуватися однією рукою, навіть коли руки зайняті.»
Автоматизація розпашних воріт
Автоматика для розпашних воріт — зручна опція, яку варто планувати ще на етапі монтажу стовпів. Якщо прокласти кабелі живлення і керування всередині стовпів під час бетонування, потім не доведеться штробити або тягнути дроти зовні.
Для автоматизації ворот розпашного типу використовують два типи приводів:
- лінійні приводи — підходять для вузьких металевих стовпів, кріпляться збоку стулки і стовпа;
- важільні приводи — для широких цегляних або бетонних стовпів, де відстань від центру петлі до краю більше 100 мм.
Для однієї стулки потрібен один привід. Якщо ворота двостулкові — два приводи, які синхронно керуються одним блоком.
Популярні бренди для розпашних воріт: CAME, FAAC, Nice, Roger, DoorHan. Кожен виробник пропонує комплекти, які включають приводи, блок керування, пульти та фотоелементи безпеки.
Фотоелементи — обов’язковий елемент автоматики. Вони встановлюються з обох боків прорізу на рівні землі і створюють інфрачервоний промінь. Якщо під час закривання ворота перетинають цей промінь — автоматика зупиняє рух і починає відчиняти стулки назад.
Порівняння варіантів конструкції за основними параметрами:
| Параметр | Хвіртка в стулці | Окрема хвіртка |
|---|---|---|
| Місце в огорожі | Не потребує додаткового прорізу | Потрібен окремий проріз і стовп |
| Висота прорізу | 1,7–1,8 м (обмежена) | Повна висота — 2 м і більше |
| Зручність щодня | Добра | Дуже зручна |
| Вартість монтажу | Нижча | Трохи вища |
| Вигляд паркану | Цілісний | Два окремі елементи |
Правильно спроєктовані ворота з хвірткою — це конструкція, яка служить десятиліттями без проблем. Головне — не економити на стовпах і петлях, виставити все рівно ще на етапі бетонування і одразу закласти кабелі, якщо плануєте автоматику в майбутньому. Решта — справа матеріалу і дизайну, які обирають під стиль будинку і паркану.
