Відкатні ворота — найзручніше рішення для в’їзду на приватну ділянку. Вони не потребують вільного простору перед огорожею, легко автоматизуються і виглядають акуратно. Але щоб вони служили десятиліттями і не заклинювали в перший же мороз, важливо розібратися в конструкції ще до замовлення.
Розберемо два основних різновиди, всі ключові елементи і типові помилки, через які ворота починають скрипіти, зависати або зовсім ламаються.
Консольні vs рейкові: у чому різниця

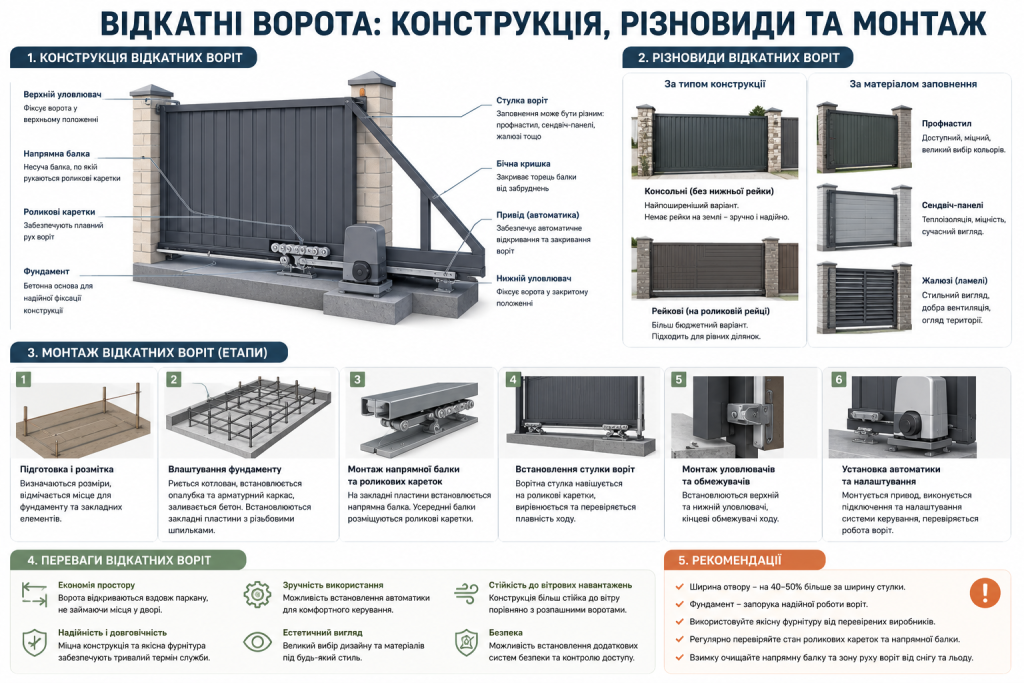

Відкатні ворота бувають трьох типів — консольні, рейкові і підвісні. На практиці в приватних дворах використовують переважно перші два.
Консольні відкатні ворота

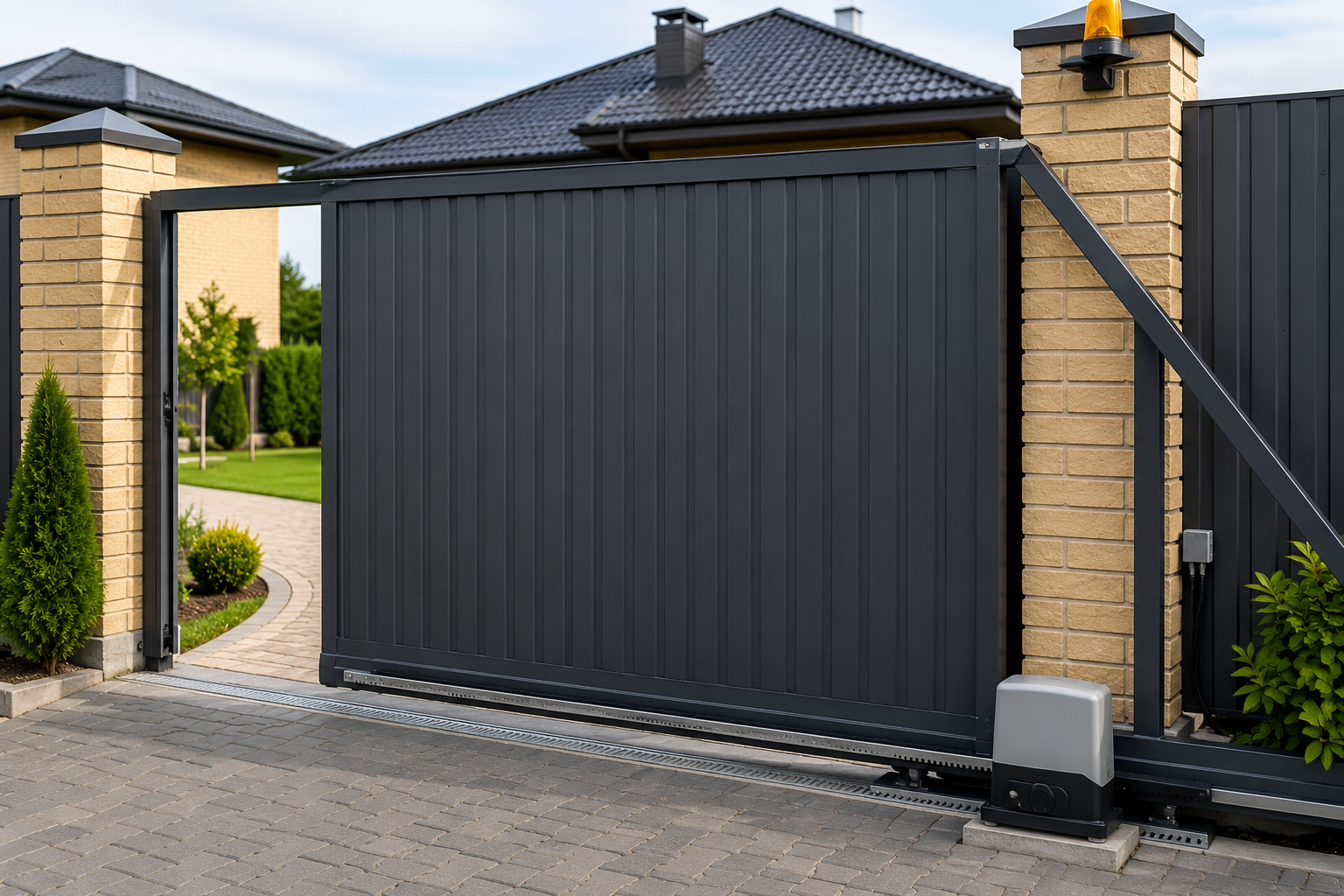

Консольна система — найпопулярніший варіант для приватного будинку. Полотно воріт рухається над поверхнею ґрунту, не торкаючись її. Воно спирається на роликові каретки, закріплені на закладній у фундаменті.
Головна особливість — хвостовик, або противага. Це частина рами, яка виступає за лінію огорожі в бік ділянки і має довжину 40–50% від ширини воротного прорізу. Він урівноважує вагу полотна і дає йому спиратися на дві каретки.
Переваги консольних воріт:
- немає рейки під ногами і в проїзді — можна заїжджати автомобілям будь-якої висоти;
- не замерзають і не набивають сніг у напрямну взимку;
- легко автоматизуються;
- плавний і тихий хід при якісній фурнітурі.
Мінус — потрібна вільна зона збоку від прорізу: для воріт завширшки 4 м ця зона становить близько 2–2,5 м, включаючи хвостовик.
Рейкові відкатні ворота
У рейковій системі полотно котиться по металевій напрямній, вмонтованій у підлогу або встановленій на невеликий виступ над рівнем в’їзду. Ролики розташовані знизу стулки і рухаються по цій рейці.
Рейкові ворота простіші в конструкції і дешевші. Але у них є суттєвий мінус: взимку сніг і лід набиваються в рейку і блокують рух. Крім того, ролики можуть примерзати до рейки при ожеледиці. Автоматизувати рейкові ворота складніше, тому що опір руху змінюється залежно від погоди та стану покриття.
«Консольні ворота дорожчі у монтажі, але зручніші в щоденній експлуатації. Рейкові підходять там, де бюджет обмежений і зима м’яка.»
Порівняння двох типів:
| Параметр | Консольні | Рейкові |
|---|---|---|
| Рейка в проїзді | Немає | Є |
| Робота взимку | Без проблем | Потребує очищення |
| Автоматизація | Легко | Складніше |
| Потреба в місці збоку | Є (хвостовик) | Менша |
| Вартість монтажу | Вища | Нижча |
Закладна: фундамент для всієї системи
Закладна — це металева конструкція зі швелерів, яку бетонують у ґрунт під стовпом огорожі. На неї кріплять роликові каретки, а потім — всю рухому систему воріт.
Від якості закладної залежить все. Якщо вона встановлена криво або бетон не набрав міцності — ролики швидко зношуються, ворота провисають і починають заклинювати.
Монтаж закладної виконують у такому порядку:
- Копають або бурять яму під закладну глибиною 80–120 см залежно від ваги воріт.
- Встановлюють зварену конструкцію зі швелерів і арматури.
- Виставляють рівно — горизонтально і відносно лінії огорожі.
- Заливають бетоном марки М200–М250.
- Витримують мінімум 28 днів до монтажу воріт — бетон повинен набрати повну міцність.
Важливий момент: закладна бетонується на 40 мм нижче майбутнього рівня покриття (бруківки або асфальту). Це забезпечує зазор між підлогою і нижнім краєм полотна близько 60 мм — достатньо, щоб ворота не чіпляли за сніг або лід взимку.
Ролики і напрямна: як вони працюють разом
Роликові каретки — це серце консольної системи. Вони кріпляться до закладної і несуть весь тягар полотна. Стандартний комплект включає дві каретки: одна ближче до прорізу, друга — під хвостовиком.
Якісні каретки мають сталеві ролики на підшипниках, які не потребують частого змащення. Дешеві пластикові ролики — найчастіша причина скрипу і швидкого виходу системи з ладу.
Напрямна (консольна балка) — це жорстка профільована труба, яка приварюється до нижньої частини рами воріт по всій довжині. Вона рухається разом із полотном по роликах каркетів. Від рівності і прямолінійності напрямної залежить плавність ходу.
Інші обов’язкові елементи:
- опорний ролик — вставляється в напрямну з боку в’їзду, заходить в нижній уловлювач при закритті;
- нижній уловлювач — фіксує закриті ворота і частково приймає вагу полотна;
- верхній уловлювач — утримує стулку у вертикальному положенні в закритому стані;
- верхні напрямні ролики — не дають полотну хитатися при русі;
- заглушки на торцях напрямної — захищають від набивання снігу і сміття.
Автоматика для відкатних воріт
Консольні відкатні ворота автоматизуються просто. Привід (мотор із редуктором) кріпиться до закладної між каретками. До напрямної приварюють зубчасту рейку — вздовж всієї її довжини. Шестерня приводу зчіплюється з рейкою і приводить ворота в рух.
Для монтажу автоматики важливо:
- зубчаста рейка повинна бути приварена строго паралельно напрямній — відхилення навіть 2–3 мм призводить до нерівного ходу і швидкого зносу шестерні;
- зазор між зубами рейки і шестернею — 1–2 мм;
- кабелі живлення прокладають у землі в трубі ПВХ ще до бетонування майданчика.
Обов’язкові елементи комплекту автоматики:
- привід з блоком керування;
- кінцеві вимикачі або магнітні датчики зупинки;
- фотоелементи безпеки — зупиняють ворота при перетині ними інфрачервоного променя;
- пульт дистанційного керування.
«Найчастіша поломка автоматики — не мотор, а зубчаста рейка, приварена з перекосом. Перевірте паралельність ще до закріплення, поки є можливість підкоригувати.»
Типові помилки при монтажі відкатних воріт
Більшість проблем з відкатними воротами виникає не через погану фурнітуру, а через помилки при монтажі.
- Бетон не набрав міцності. Монтаж воріт до 28 днів після заливки — каретки починають «гуляти» і провалюватись.
- Закладна встановлена криво. Полотно провисає на одну сторону, напрямна зносить ролики нерівномірно.
- Маленький зазор між полотном і ґрунтом. Взимку ворота клинить від снігу — особливо критично для автоматики.
- Зубчаста рейка приварена до рами, а не до напрямної. Шестерня приводу не потрапляє в рейку рівномірно, мотор перегрівається.
- Хвостовик коротший за норму. Ворота нестійкі у відкритому положенні, перевантажують передню каретку.
- Немає фотоелементів безпеки. Ворота закриваються на машину або людину — серйозний ризик пошкоджень.
Відкатні ворота — конструкція, яка при якісних матеріалах і правильному монтажі служить 20–30 років без капітального ремонту. Все починається з закладної: рівно залита, правильно витримана основа — і решта системи стає на місце легко і точно.
